板框壓濾機屬于間歇式加壓過濾機，由于具有過濾壓強高，單位過濾面積占地少，對物料適應性強，結構簡單，制造方便等優點，目前已廣泛地用在工業上。

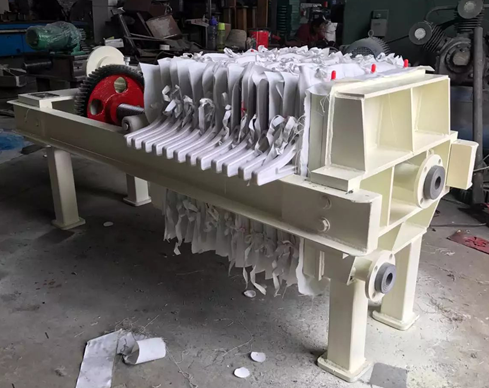

板框壓濾機的主要構造有尾板、濾框、濾板、主梁、頭板和壓緊裝置，其裝置情況。每臺過濾機所用濾板與濾框的數目，根據過濾機的生產能力和料液的性質而定，框的數目一般為10至60個不等。裝合時，將板與框交替排列，而后轉動機頭螺旋使板框緊密結合。過濾時，懸浮液在壓強作用下，經濾漿通道由濾框角端的暗孔進入框內，濾液分別穿過兩側的濾布，再沿濾板板面流至濾液出口排出，濾渣則被截留于框內，待濾餅充滿全框后，即停止過濾，放松機頭螺旋，取出濾框，將濾餅除去，然后將濾框和濾布洗凈，重新裝合，準備再一次過濾。
板框壓濾機在型式上分明流和暗流，濾液從每片濾板的出液口直接流出的為明流式，濾液集中從尾板的出液口流出的為暗流式。如果濾餅需要洗滌，過濾機的濾板_需要有兩種構造，一種板上開有洗水進口，稱為洗滌板，另一種沒有洗水進口，叫做非洗滌板。
洗滌在過濾終了后進行，即當濾框已充滿濾餅時，將進料活l'-J緊閉，同時關閉洗滌板下的濾液排出活門，然后將洗水在_壓強下送入。洗水由洗滌板角端暗孔進入板面與濾布之間，穿過一層濾布及整個濾框厚度的濾餅，然后再穿過一層濾布，_后由非洗滌板下部的濾液出口排出，這種洗滌方式稱為橫穿洗滌法。
板框壓濾機的操作壓強一般為3.039～5.065X105Pa(表壓)。板框可用各種材料制造，根據懸浮液的性質不同可分別用鑄鐵、鑄鋼、鋁、銅和木材等材料制造，并可使用塑料涂層。板框一般為正方形，邊長0.1～lm，濾框的厚度通常為20～75mm，濾板一般較濾框薄，視所受壓強的大小而定。
板框壓濾機的主要缺點是，操作不能連續自動，裝卸時勞動強度大，它適用于過濾粘度大，微粒細，固體含量較低的難過濾的懸浮液。近些年來，由于自動壓濾機的大力發展，使得過濾、卸料、清洗、組裝等步驟皆以_的機械方法自動地進行，從而克服了板框壓濾機的許多不足。
